Застосування канального прямокутного вентилятора з виносним електродвигуном з загнутими вперед лопатками ССК ТМ C-KVARK-PF-N-90-50-40-4-380
- Призначені для експлуатації в витяжних системах для переміщення повітря із збільшеною температурою;
- Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
- Для переміщення невагомих мас з допустимим вмістом пилу та інших твердих домішок, які не повинні перевищувати 0,1 г/м3;
- Діапазон температури переміщуваного середовища варіюється від мінус 30°С до плюс +80°С градусів зі збільшеною вологістю. За особливим замовленням можливо зробити виконання, в якому температура переміщуваного середовища становить до +100° С;
- Ступінь захисту IP54
- Виконання (CR - корозійностійке). N - (загальнопромислове).

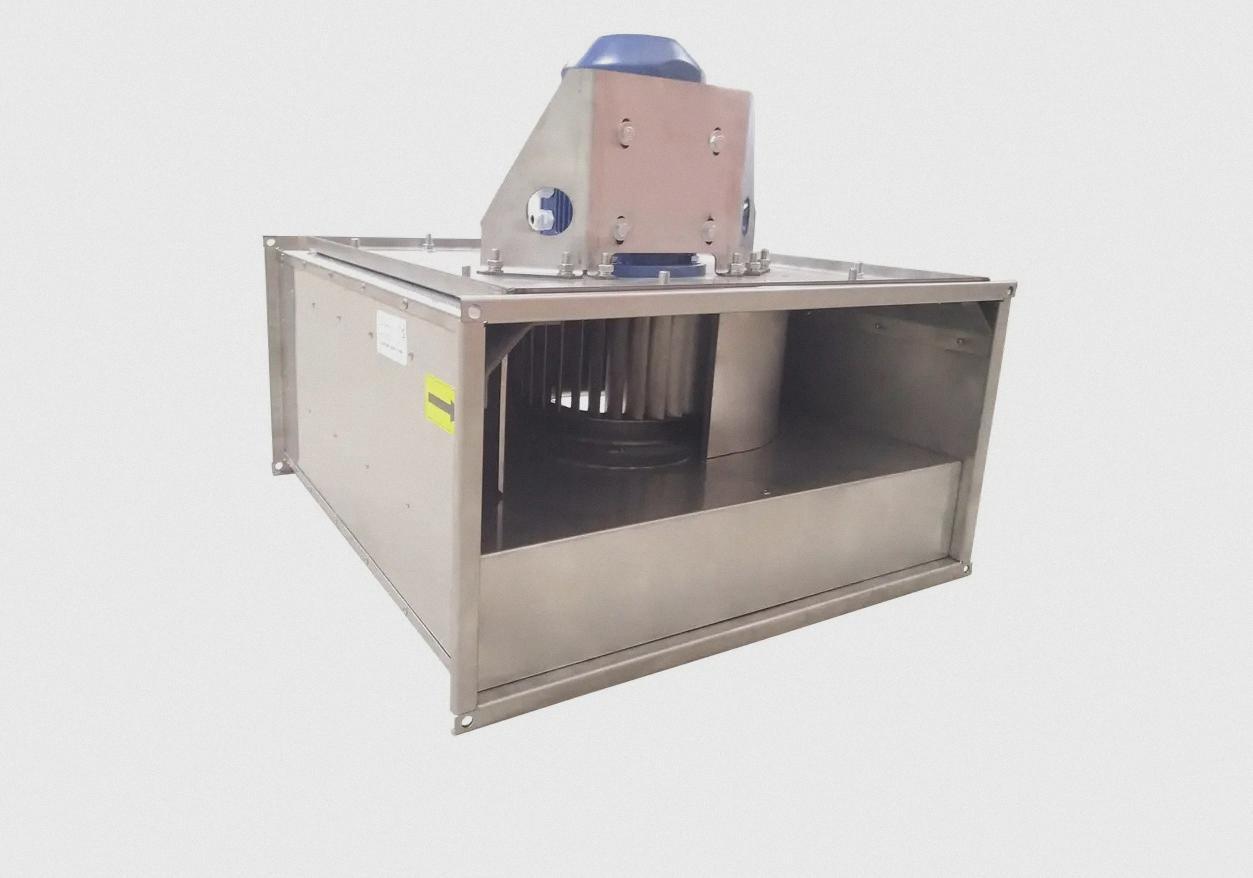

Конструкція вентилятора з виносним електродвигуном прямокутного із заломленими вперед лопатками C-KVARK-PF-CR-90-50-40-4-380 ССК ТМ
- Корпус вентилятора виготовлений з оцинкованої сталі, для корозійностійкого виконання – з нержавіючої сталі. За бажанням зовнішня поверхня корпусу має можливість бути виконана з нанесенням порошкового покриття;
- Робочі колеса прямокутних вентиляторів з загнутими вперед лопатками виготовлені з чорної сталі з порошковим фарбуванням червоною або нержавіючої сталі. Робочі колеса проходять ретельне динамічне, статичне балансування;
- Для забезпечення коректної роботи канального вентилятора рекомендовано ставити перед ним масложирозадерживающий фільтр, який зобов'язаний проходити регулярне чищення або ж заміну;
- Електродвигуни асинхронні 3-фазні 380В, характеризуються малою споживаною потужністю і важливим ресурсом експлуатації. Розміщення двигуна межами повітряного каналу захищає його від впливу небажаних домішок повітряного потоку (парів води, жиру і т. п.) і забезпечує підвищену продуктивність вентилятора;
- Вентиляторы канальные с выносным электродвигателем C-КVАRК-PF-N, C-КVАRК-PF-CR, стандартно производятся во внутреннем исполнении Y3. Допускается размещение вентилятора под навесом при условии защиты вентилятора от воды, снега и попадания прямых солнечных лучей, по особому заказу возможно изготовить наружного Y1.

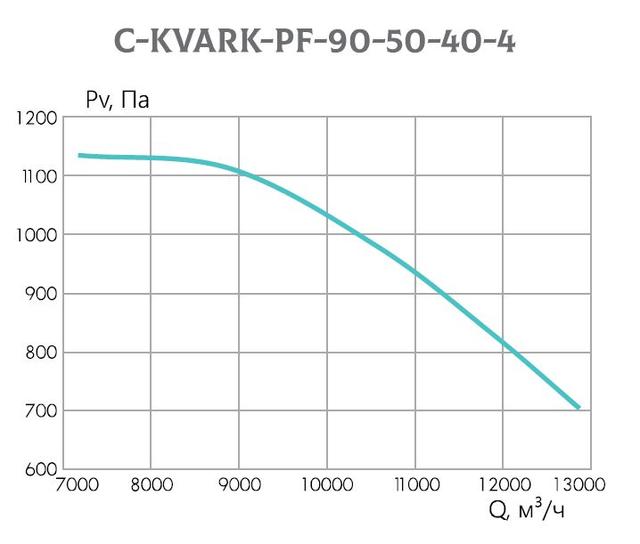

Производительность радиального прямоугольного вентилятора с выносным электродвигателем C-KVARK-PF предоставлена ниже.
Дані прямокутні канальні вентилятори з виносним електродвигуном C-KVARK-PF виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.
Виконання (CR - корозійностійке; N - загальнопромислове; V - вибухозахищене; VCR - вибухозахищене корозійностійке)
Основні | |
---|---|
Виробник | ССК ТМ |
Країна виробник | Україна |
Вага | 131 кг |
Гарантійний термін | 12 міс |
Максимальна запиленість повітря | 100 мг/куб.м |
Максимальна температура навколишнього середовища | 80 град. |
Мінімальна температура навколишнього середовища | -30 град. |
Напруга мережі | 380~400 В |
Споживана потужність | 11 кВт |
Стан | Новий |
Ступінь захисту IP | 54 |
Тип каналу | Прямокутний |
Тип конструкції промислового вентилятора | Радіальний(Відцентровий) |
Тип промислового вентилятора за виконанням | Канальний |
Частота обертання | 1450 об/хв |
Частота струму | 50 Гц |
Габаритні розміри | |
Висота | 500 мм |
Довжина | 1035 мм |
Ширина | 900 мм |
Користувальницькі характеристики | |
Максимальний споживаний струм | 23.1 А |
- Ціна: Ціну уточнюйте
