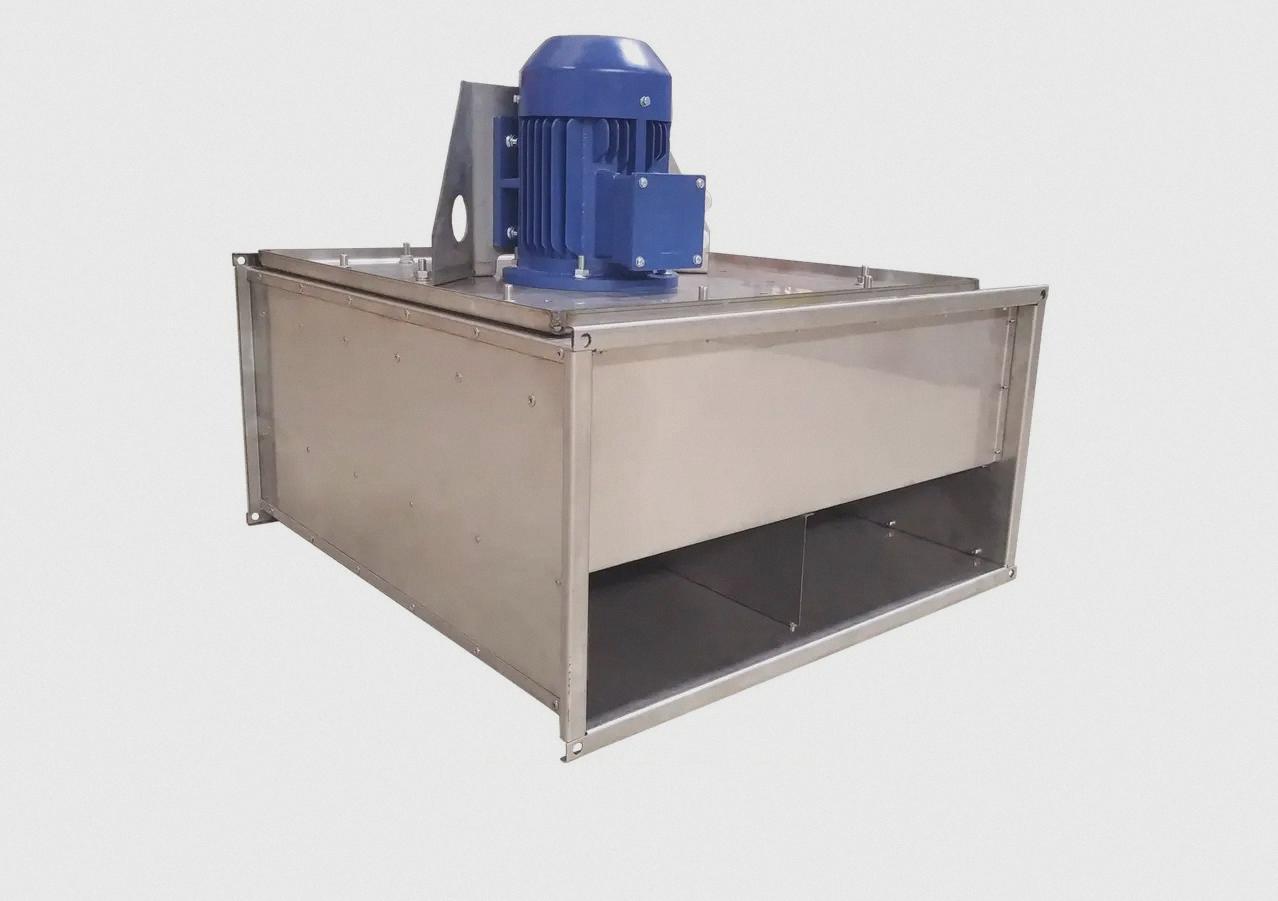

Вентилятор прямокутний з виносним вибухозахищених електродвигуном C-KVARK-BC-V-100-50-56-4-380

Застосування вибухозахищеного канального вентилятора з виносним електродвигуном з назад загнутими лопатками ССК ТМ C-KVARK-BC-V-100-50-56-4-380

• Призначені для експлуатації в витяжних системах для переміщення повітря із збільшеною температурою і з підвищеними вимогами до вибухозахисту;
• Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
• Для перемещения невесомых масс с допустимым содержанием пыли и иных жестких примесей, которые не должны превосходить 0,1 г/м3;
• Диапазон температуры перемещаемой среды варьируется от минус -30°С до плюс +80°С градусов с увеличенной влажностью. По особому заказу возможно сделать исполнение, в котором температура перемещаемой среды составляет до +100° С;
• Степень защиты IP54
• Исполнения (V - взрывозащищенное; VCR - взрывозащищенное коррозионностойкое).

Конструкция вентилятора с выносным электродвигателем взрывозащищенным назад загнутыми лопатками  C-KVARK-BC-V-100-50-56-4-380 ССК ТМ

• Корпус вентилятора виготовлений з оцинкованої сталі, для корозійностійкого виконання – з нержавіючої сталі. За бажанням зовнішня поверхня корпусу має можливість бути виконана з нанесенням порошкового покриття;
• Робочі колеса прямокутних вентиляторів з назад загнутими лопатками виготовлені з чорної сталі з порошковим фарбуванням червоною або нержавіючої сталі. Робочі колеса проходять ретельне динамічне, статичне балансування; а з нанесенням порошкового покриття;
• Для обеспечения корректной работы канального вентилятора рекомендовано ставить перед ним масложирозадерживающий фильтр, который обязан проходить регулярную чистку или же замену;
• Электродвигатели взрывозащищенные асинхронные 3-фазные 380В, характеризуются маленькой потребляемой мощностью и важным ресурсом эксплуатации. Размещение двигателя вне воздушного канала защищает его от воздействия нежелательных примесей воздушного потока (паров воды, жира и т.п.) и обеспечивает повышенную производительность вентилятора;
• Вентиляторы C-КVАRК-BC-VCR и C-КVАRК-BC-V предусмотрены для перемещения газовоздушных и паровоздушных взрывоопасных смесей 2 категории по ГОСТу 12.1.011.78;
• Вентиляторы не предусмотрены для движения газовоздушных и паровоздушных смесей от технологических установок, в которых взрывоопасные вещества могут нагреваться выше температуры их самовоспламенения или находиться под избыточным давлением.
• Вентиляторы канальные с выносным взрывозащищенным электродвигателем C-КVАRК-BC-V, C-КVАRК-BC-VCR, стандартно производятся в во внутреннем исполнении У2. Допускается размещение вентилятора под навесом при условии защиты вентилятора от воды, снега и  попадания прямых солнечных лучей, по особому заказу возможно изготовить наружного Y1.

Производительность радиального прямоугольного вентилятора с выносным взрывозащищенным электродвигателем C-KVARK-BC-V предоставлена ниже.

Дані прямокутні канальні вентилятори з виносним електродвигуном C-KVARK-BC-V виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.

Виконання (CR - корозійностійке; N - загальнопромислове; V - вибухозахищене; VCR - вибухозахищене корозійностійке)
