Вентилятор прямокутний з виносним вибухозахищених електродвигуном C-KVARK-BC-V-50-25-25-2-380

Застосування вибухозахищеного канального вентилятора з виносним електродвигуном з назад загнутими лопатками ССК ТМ C-KVARK-BC-V-50-25-25-2-380

• Призначені для експлуатації в витяжних системах для переміщення повітря із збільшеною температурою і з підвищеними вимогами до вибухозахисту;
• Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
• Для переміщення невагомих мас з допустимим вмістом пилу та інших твердих домішок, які не повинні перевищувати 0,1 г/м3;
• Діапазон температури переміщуваного середовища варіюється від мінус 30°С до плюс +80°С градусів зі збільшеною вологістю. За особливим замовленням можливо зробити виконання, в якому температура переміщуваного середовища становить до +100° С;
• Ступінь захисту IP54
• Виконання (V - вибухозахищене; VCR - вибухозахищене корозійностійке).

Конструкція вентилятора з виносним електродвигуном вибухозахищених назад загнутими лопатками C-KVARK-BC-V-50-25-25-2-380 ССК ТМ

• Корпус вентилятора виготовлений з оцинкованої сталі, для корозійностійкого виконання – з нержавіючої сталі. За бажанням зовнішня поверхня корпусу має можливість бути виконана з нанесенням порошкового покриття;
• Робочі колеса прямокутних вентиляторів з назад загнутими лопатками виготовлені з чорної сталі з порошковим фарбуванням червоною або нержавіючої сталі. Робочі колеса проходять ретельне динамічне, статичне балансування; а з нанесенням порошкового покриття;
• Для забезпечення коректної роботи канального вентилятора рекомендовано ставити перед ним масложирозадерживающий фільтр, який зобов'язаний проходити регулярне чищення або ж заміну;
• Електродвигуни вибухозахищені асинхронні 3-фазні 380В, характеризуються малою споживаною потужністю і важливим ресурсом експлуатації. Розміщення двигуна межами повітряного каналу захищає його від впливу небажаних домішок повітряного потоку (парів води, жиру і т. п.) і забезпечує підвищену продуктивність вентилятора;
• Вентилятори C-КVАRК-BC-VCR і C-КVАRК-BC-V передбачені для переміщення газоповітряних і пароповітряних вибухонебезпечних сумішей 2 категорії за Гостом 12.1.011.78;
• Вентилятори не передбачені для руху газоповітряних і пароповітряних сумішей від технологічних установок, в яких вибухонебезпечні речовини можуть нагріватися вище температури їх самозаймання або перебувати під надлишковим тиском.
• Вентиляторы канальные с выносным взрывозащищенным электродвигателем C-КVАRК-BC-V, C-КVАRК-BC-VCR, стандартно производятся в во внутреннем исполнении У2. Допускается размещение вентилятора под навесом при условии защиты вентилятора от воды, снега и  попадания прямых солнечных лучей, по особому заказу возможно изготовить наружного Y1.

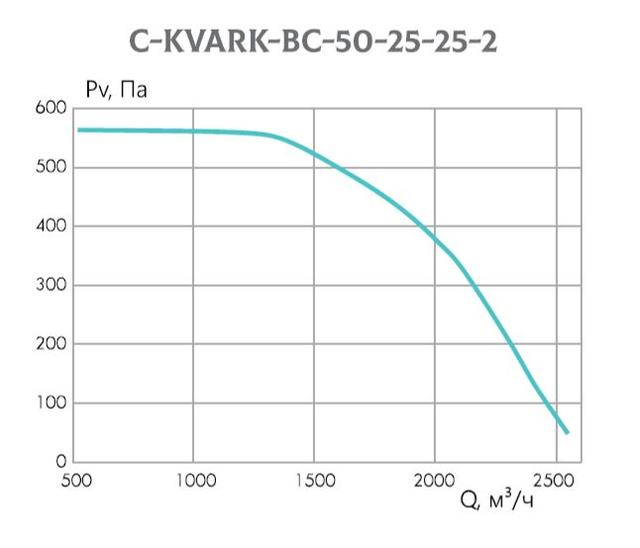

Производительность радиального прямоугольного вентилятора с выносным взрывозащищенным электродвигателем C-KVARK-BC-V предоставлена ниже.

Дані прямокутні канальні вентилятори з виносним електродвигуном C-KVARK-BC-V виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.

Виконання (CR - корозійностійке; N - загальнопромислове; V - вибухозахищене; VCR - вибухозахищене корозійностійке)
