Вентилятор прямокутний з виносним електродвигуном C-KVARK-BC-CR-50-25-25-2-380

Застосування прямокутного канального вентилятора з виносним електродвигуном з назад загнутими лоппатками ССК ТМ C-KVARK-BC-CR-50-25-25-2-380

• Призначені для експлуатації в витяжних системах для переміщення повітря із збільшеною температурою;
• Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
• Для переміщення невагомих мас з допустимим вмістом пилу та інших твердих домішок, які не повинні перевищувати 0,1 г/м3;
• Діапазон температури переміщуваного середовища варіюється від мінус 30°С до плюс +80°С градусів зі збільшеною вологістю. За особливим замовленням можливо зробити виконання, в якому температура переміщуваного середовища становить до +100° С;
• Ступінь захисту IP54
• Виконання (CR - корозійностійке). N - загальнопромислове

Конструкція вентилятора з виносним електродвигуном прямокутного з назад загнутими лоппатками C-KVARK-BC-CR-50-25-25-2-380 ССК ТМ

• Корпус вентилятора виготовлений з оцинкованої сталі, для корозійностійкого виконання – з нержавіючої сталі. За бажанням зовнішня поверхня корпусу має можливість бути виконана з нанесенням порошкового покриття;
• Робочі колеса прямокутних вентиляторів з назад загнутими лопатками виготовлені з чорної сталі з порошковим фарбуванням червоною або нержавіючої сталі. Робочі колеса проходять ретельне динамічне, статичне балансування;
• Для обеспечения корректной работы канального вентилятора рекомендовано ставить перед ним масложирозадерживающий фильтр, который обязан проходить регулярную чистку или же замену;
• Электродвигатели асинхронные 1-фазные 220В - и 3-фазные 380В, характеризуются маленькой потребляемой мощностью и важным ресурсом эксплуатации. Размещение двигателя вне воздушного канала защищает его от воздействия нежелательных примесей воздушного потока (паров воды, жира и т.п.) и обеспечивает повышенную производительность вентилятора;
• Вентилятори канальні з виносним електродвигуном C-КVАRК-BC-N, C-КVАRК-BC-CR, стандартно виробляються в у внутрішньому виконанні У2. Допускається розміщення вентилятора під навісом за умови захисту вентилятора від води, снігу і попадання прямих сонячних променів, за особливим замовленням можливо виготовити зовнішнього Y1.

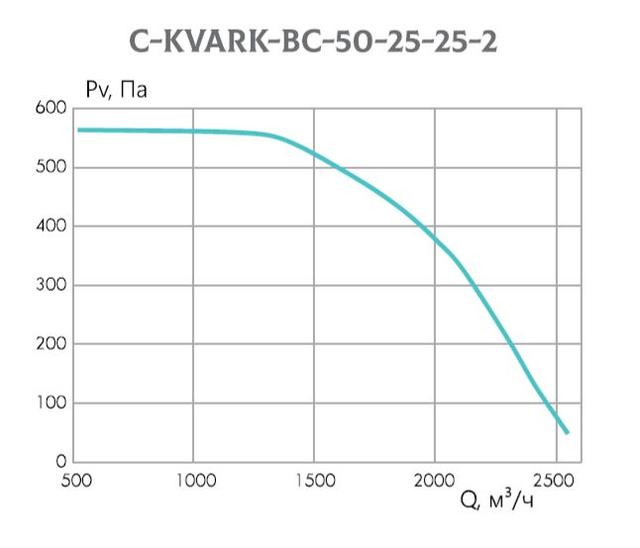

Продуктивність радіального прямокутного вентилятора з виносним електродвигуном C-KVARK-BC надана нижче.

Дані прямокутні канальні вентилятори з виносним електродвигуном C-KVARK-BC виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.

Виконання (CR - корозійностійке; N - загальнопромислове; V - вибухозахищене; VCR - вибухозахищене корозійностійке)
