Вентилятор канальний прямокутний з ЄС-двигуном 1000х500 C-PKV-EC-100-50-6-220-RC

Застосування прямокутного канального вентилятора з ЄС-двигуном ССК ТМ C-PKV-EC-100-50-6-220-RC

• Для стаціонарних систем вентиляції, кондиціонування повітря виробничих, соціальних і житлових приміщень;
• Значно знижують енергоспоживання системи;
• Забезпечують збільшення продуктивності системи при збереженні малогабаритних розмірів;
• Мають допоміжні здібності по регулюванню характеристик і автоматизації роботи;
• В критеріях обмеженого місця забезпечують комфорт монтажу і обслуговування вентилятора з ЄС-двигуном;
• Універсально комплектуються і встановлюються з іншими компонентами систем прямокутної канальної вентиляції;
• Для переміщення невагомих мас з допустимим вмістом пилу та інших твердих домішок, які не повинні перевищувати 0,1 г/м3;
• Не допускається присутність липких, абразивних, волокнистих компонентів, а так-же вибухонебезпечних речовин;
• Діапазон температури переміщуваного середовища варіюється від мінус 30°С до плюс 40°С градусів;
• Ступінь захисту IP54

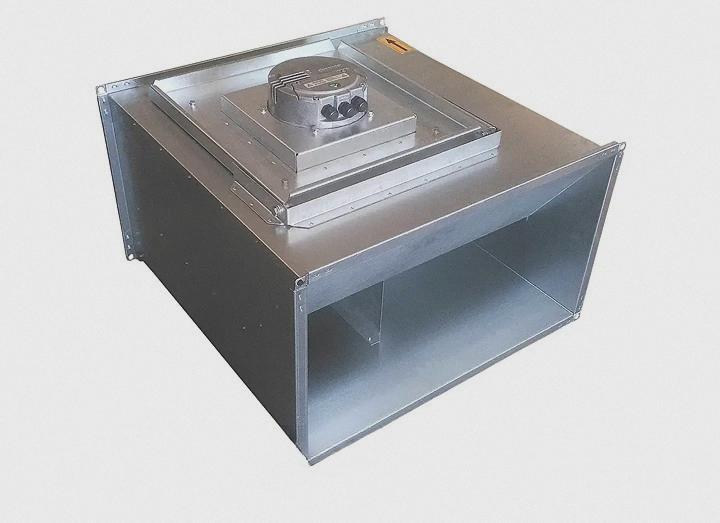

Конструкція канального прямокутного вентилятора з ЄС-двигуном C-PKV-EC-100-50-6-220-RC ССК ТМ

• Корпус канального вентилятора з ЄС-двигуном виготовляється з оцинкованої сталі, який гарантує надійний захист від корозії. В корпусі вентилятора C-PKV-ЄС-100-50-6-220-RC передбачена кришка, для забезпечення прямого доступу до двигуна і робочого колеса, для зручності обслуговування і монтажу вентилятора;
• Робочі колеса канального вентилятора C-PKV-ЄС-100-50-6-220-RC з назад загнутими лопатками, проходять ретельне динамічне, статичне балансування. ЄС-двигуни електронно-комутовані (Electronically Commutated) двигун постійного струму з зовнішнім ротором, з постійними магнітами, постачанні функцією управління;
• Принцип роботи ЄС-двигуна. Постійні магніти, інтегровані в ротор, створюють силове поле. Здійснюється керування вектором магнітного поля шляхом зміни напрямку струму в обмотці статора. Інтегрований комутує контролер створює максимальний обертаючий момент на валу методом подачі напруги на фази двигуна. Контролер обчислює і подає на обмотку статора сигнал полярності струму, гарантує безперервне обертання ротора заданою швидкістю;
• Вбудований комутаційний модуль дозволяє підключати ЄС-двигун постійного струму до джерела змінного струму (220В та 380В);
• ЄС-контролер дозволяє управляти роботою канального вентилятора за допомогою сигналу зовнішніх приладів в приміщенні (датчика температури, тиску, рівня вологості і СО2);
• Канальні вентилятор типу C-PKV-EC-RC зберігає працездатність незалежно від просторової орієнтації:

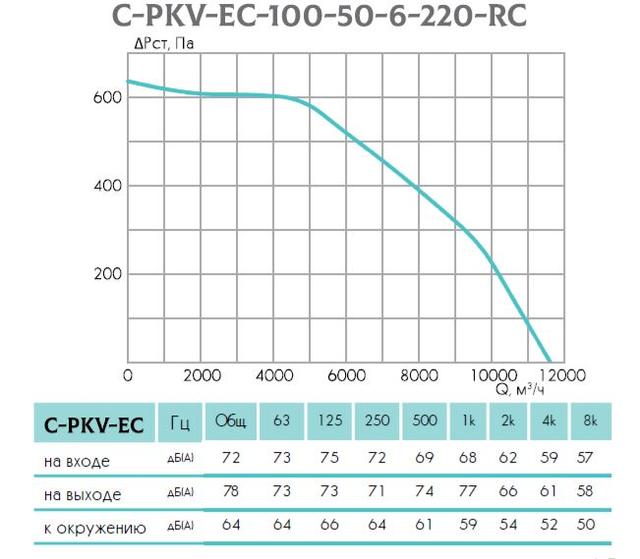

Продуктивність вентилятора надана нижче.

Дані прямокутні канальні вентилятори з ЄС-двигуном C-PKV-ЄС-RC виготовляються в багатьох інших типорозмірах і з більшою продуктивністю. Нижче надана таблиця.
